Mittel- und Endklemmen

Flexibel, sicher und schnell montiert - die SL Rack Modulklemmen für eine hochwertige PV-Modulbefestigung!

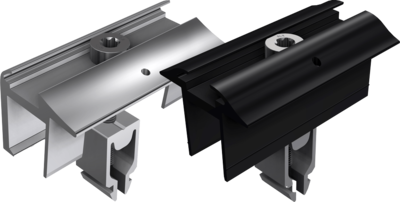

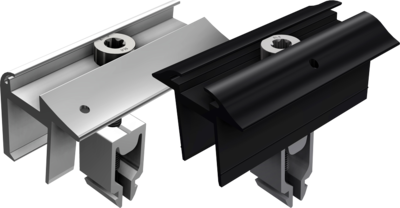

Mittelklemmen und Endklemmen

Die Modulklemmen (Mittel- und Endklemmen) sind die ideale Lösung für die flexible Montage von PV-Modulen auf RAILs mit Rahmenhöhen von 28 bis 45 mm. Durch ihr universelles Design können die Klemmen durch einfaches Anheben und Drehen um 90° sowohl vertikal als auch horizontal montiert werden. Der integrierte Mitnehmer unterstützt eine schnelle und komfortable Montage und hebt die Klemme beim Öffnen an. Darüber hinaus lassen sich die Klemmen leicht im SL Rack RAIL verschieben um eine flexible Anpassung zu ermöglichen. Ein Entfernen bereits eingerasteter Klemmen in das RAIL ist ebenso möglich und rundet die Flexibilität ab. Vormontierte Komponenten und die Kompatibilität mit allen RAIL-Systemen vereinfachen die Lagerhaltung. Es besteht die Möglichkeit mit nur einem Werkzeug (Torx 40) die Klemmen von oben zu verschrauben. Die Klemmen bieten sie eine sichere Befestigung mit einer Klemmlänge von 70 mm und einer Klemmbreite von 11 mm. Ein Verschieben der Module wird durch eine verbesserte Geometrie verhindert. Erhältlich mit Erdungspin (optional ohne Erdungspin), der den Potentialausgleich ermöglicht und die Systemerdung vereinfacht. Alle Klemmen sind in Aluminium blank oder schwarz eloxiert erhältlich, passend zu den unterschiedlichen optischen Anforderungen und ohne zusätzlichen Aufwand für den Potentialausgleich.

  • Endklemme mit Erdung, Art.-Nr. 91162-01
  • Endklemme ohne Erdung, Art.-Nr. 91163-01
  • Endklemme mit Erdung schwarz eloxiert, Art.-Nr. 96162-01
  • Endklemme ohne Erdung schwarz eloxiert, Art.-Nr. 96163-01
  • Mittelklemme mit Erdung, Art.-Nr. 91160-01
  • Mittelklemme ohne Erdung, Art.-Nr. 91161-01
  • Mittelklemme mit Erdung schwarz eloxiert, Art.-Nr. 96160-01
  • Mittelklemme ohne Erdung schwarz eloxiert, Art.-Nr. 96161-01

Keyfacts

  • Universalklemmen für Rahmenhöhen von 28-45 mm, horizontal oder vertikal einsetzbar.
  • Komplett vormontiert und kompatibel zu allen SL Rack Systemen.
  • Klemmlänge 70 mm und Klemmtiefe 11 mm für sichere Modulbefestigung.
  • Integrierter Mitnehmer zum Öffnen der Klemmen sorgt für einfaches Handling
  • Bequem von oben verschraubbar ohne Eindrehen der Klemme.
  • Mit Erdungspin für Potentialausgleich (optional ohne Erdungspin) erhältlich.
  • Abmessungen:
    Mittelklemme: Länge 70 mm, Breite 42 mm, Höhe 65 mm
    Endklemme: Länge 70 mm, Breite 34 mm, Höhe 65 mm
  • Material: Aluminium, Schrauben Edelstahl
  • Farbe: blank oder schwarz eloxiert, auf Wunsch auch in RAL-Farben
  • Gewicht: Mittelklemme 0,068 kg, Endklemme 0,070 kg

Vorteile

  • Einfache und sichere Montage durch vormontierte Bauteile.
  • Kein Verschieben der Module bei der Montage durch verbesserte Geometrie.
  • Flexible Modulklemmung für verschiedene Rahmenhöhen.
  • Kompatibel mit allen SL Rack Systemen, reduziert Lagerkosten.
  • Erdungspin für schnellen Potentialausgleich.
  • Ästhetische Installation durch die elegante schwarze Ausführung.
  • Full Black Optik für ein hochwertiges Erscheinungsbild.

Zubehör

Alpha-Platte

Produkt anzeigen

Dachhaken 3D SL Alu

Produkt anzeigen

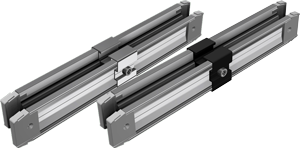

Innenverbinder für alle RAILs 2.0
